Расход, напор, кавитационный запас и рабочая точка: с чего начинается грамотный подбор насоса — и какие ошибки обходятся дороже всего.
Правильный выбор насосного оборудования — залог надёжного и эффективного функционирования инженерной системы. Ошибки при подборе насоса могут привести к серьёзным последствиям: повышенному энергопотреблению, преждевременному износу оборудования, нестабильной работе системы и даже аварийным ситуациям.
Основными параметрами при выборе насоса являются расход (подача) и напор.
Расход и напор
Расход Q — это количество перемещаемой насосом жидкости в единицу времени. Чаще всего используется объёмный расход (объёмная подача), измеряемый в м³/ч. Он определяется требуемой производительностью системы: для отопления — количеством теплоносителя для переноса нужного количества тепла, для водоснабжения — объёмом воды, требуемым потребителями. Расход также влияет на скорость движения жидкости в трубопроводах.
Напор H — это энергия, передаваемая насосом перекачиваемой жидкости. На практике наиболее распространён линейный напор, выражаемый в метрах столба перекачиваемой жидкости (м вод. ст.). Напор определяет давление в системе и затрачивается на преодоление гидравлических сопротивлений, разницы высотных отметок и давления в приёмном резервуаре.
Рабочая точка
Хотя в паспорте насоса указывается одно сочетание напора и подачи (номинальные параметры), насос может работать в некотором диапазоне подачи и, соответственно, напора. Зависимость напора от производительности называется напорной характеристикой; от производительности зависят также полезная мощность и КПД насоса.

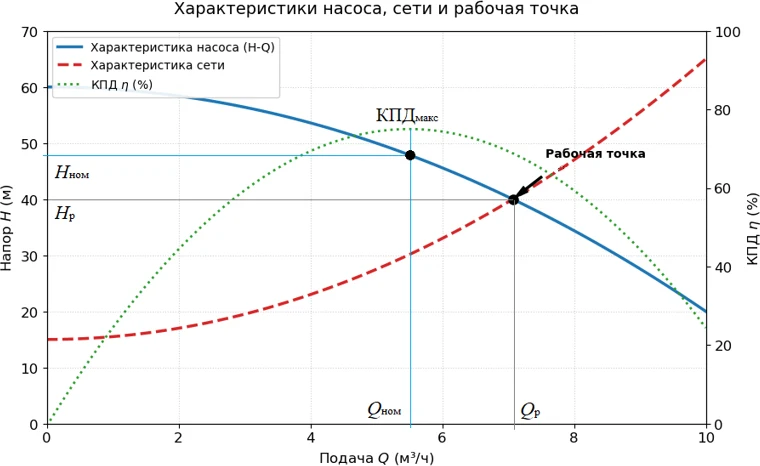

Для инженерной системы тоже строят характеристику: характеристика сети отражает зависимость гидравлического сопротивления от расхода жидкости. Если изобразить напорную характеристику насоса и характеристику сети в одних координатах, на их пересечении получается рабочая точка — именно она определяет, с какими параметрами будет работать насос при подключении к данной сети.
Точке максимального КПД соответствуют номинальные подача Qном и напор Hном, указываемые в паспорте. Характеристика сети, как правило, представляет собой квадратичную зависимость (ветвь параболы). Задача грамотного подбора — сделать так, чтобы рабочая точка была как можно ближе к номинальной: тогда насос работает с КПД, близким к максимальному, а значит с минимальными энергозатратами.
Этапы подбора
Для профессионального подбора насоса под конкретную задачу инженеры АКВАТЕРМ проводят необходимые расчёты и помогают выбрать оптимальное решение с учётом всех особенностей системы. Работа включает следующие этапы:
- Определение исходных данных: тип жидкости и её свойства (плотность, вязкость, температура), требуемый расход, геометрическая схема системы (высоты, длины трубопроводов), диаметры труб, местные сопротивления, требуемое давление в точках потребления, режим работы.
- Расчёт требуемого расхода и напора на основе собранных данных.
- Построение характеристики системы.
- Выбор типа насоса в зависимости от параметров и свойств перекачиваемой жидкости.
- Подбор конкретной модели по каталогам производителей — так, чтобы точка пересечения характеристик насоса и системы находилась в области высокого КПД.
- Проверка дополнительных параметров: соответствие материалов насоса жидкости, достаточность кавитационного запаса (NPSH), соответствие мощности и типа электропитания, запасы по расходу и напору, возможность регулирования в требуемом диапазоне.
