Водоотведение · насосные станции · Екатеринбург · р-н Академический

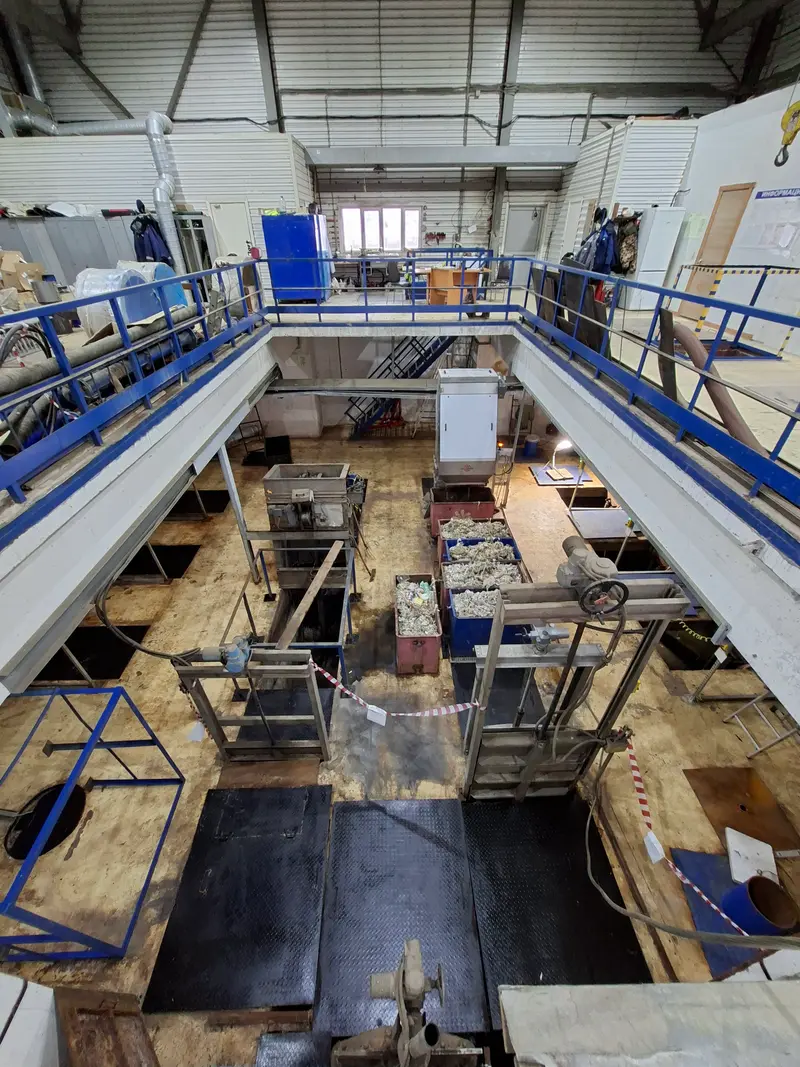

Модернизация КНС-1 Академического района

Главная канализационная насосная станция районного значения: заменили насосное оборудование, грабельную решётку, запорную арматуру и систему автоматизации, увеличив производительность под рост района.

27 500 → 39 600 м³/сутПроизводительность
KQ 300WQ · 1100 м³/ч · 160 кВтНасосы
6Этапов модернизации

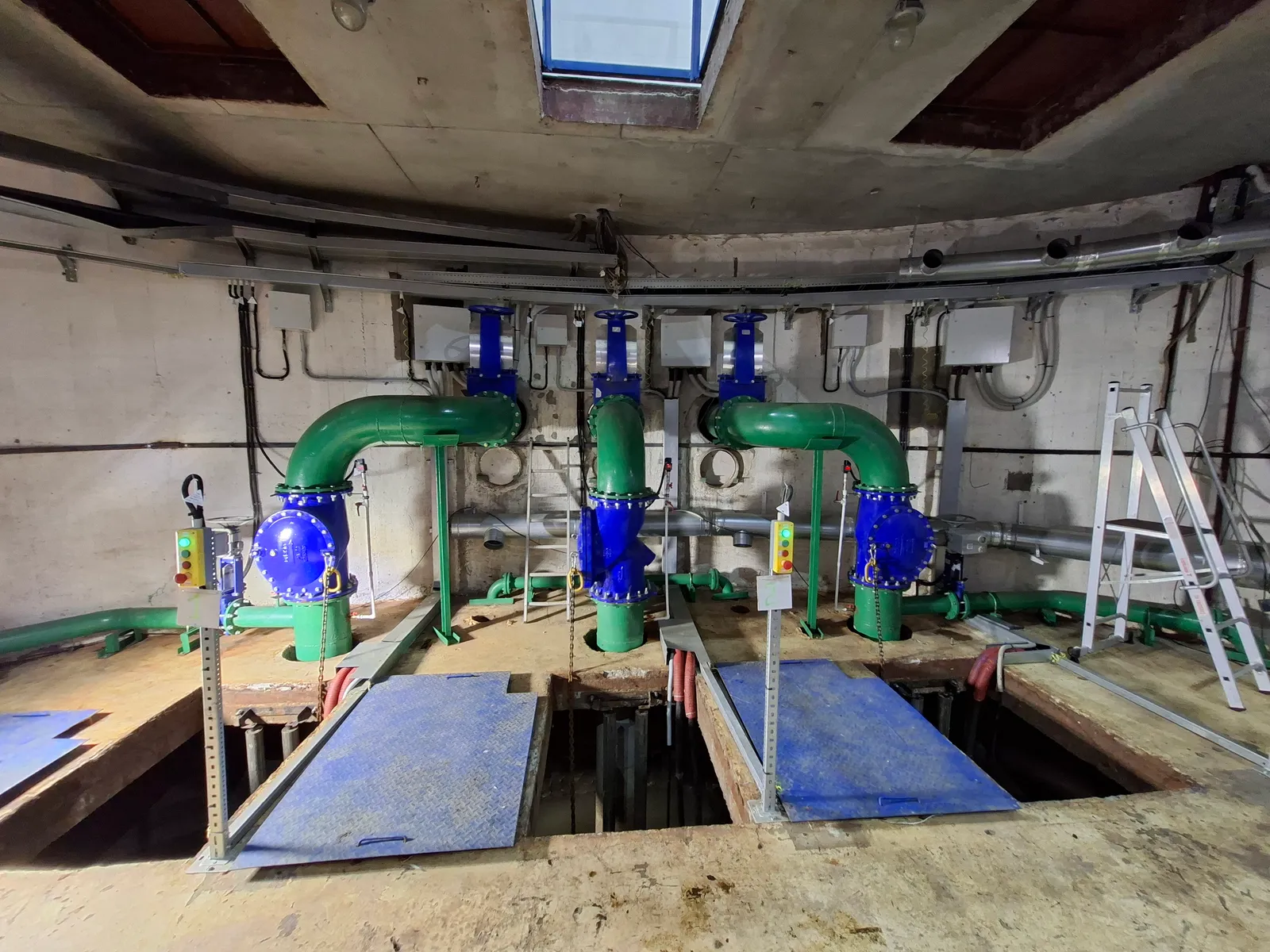

Насосная группа КНС-1: зелёные напорные трубопроводы с запорной арматурой

Задача

Главная канализационная насосная станция районного значения требовала модернизации под рост района: замена насосного оборудования, грабельной решётки, запорной арматуры и системы автоматизации.

Решение

Установили новые погружные насосы KQ 300WQ1300-30-160 (1100 м³/ч, 160 кВт) с ремонтом швов и гидроизоляцией ёмкости, заменили грабельную решётку на вертикальную с обратной граблиной и щитовой затвор (Экополимер), реконструировали камеру переключения с шиберными задвижками Ду 600 (Benarmo), автоматизировали систему взмучивания и построили систему автоматизации с частотными преобразователями, расходомером «Катфлоу», уровнемером МЕТРАН и удалённым мониторингом.

Результат

Производительность станции увеличена с 27 500 до 39 600 м³/сут; модернизация выполнена в 6 этапов.

Этапы реализации

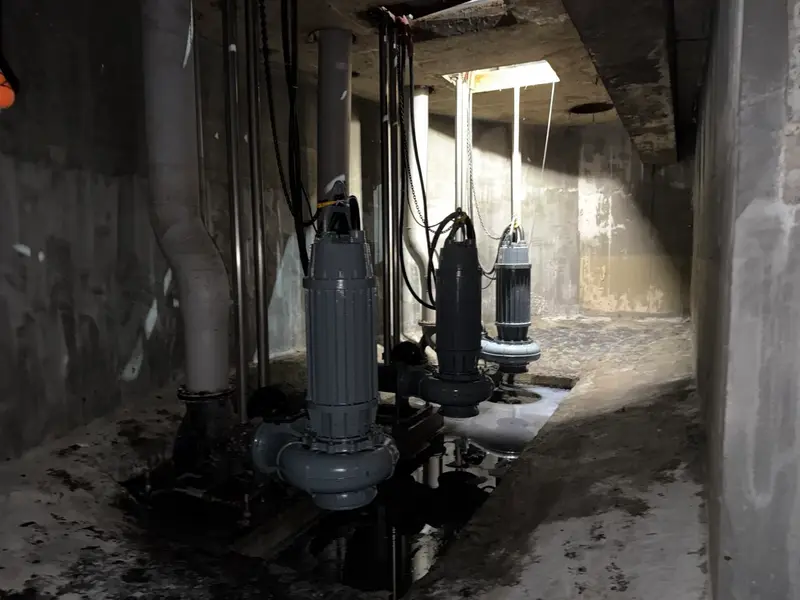

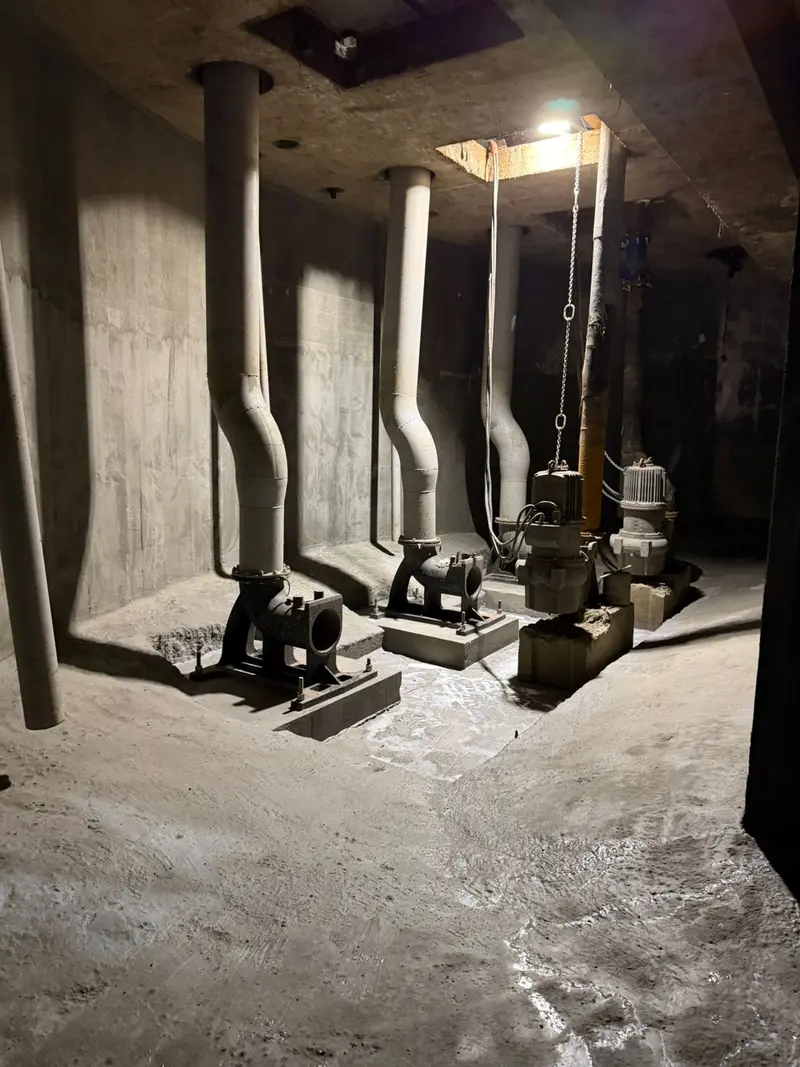

Замена погружных насосов и восстановление ёмкости

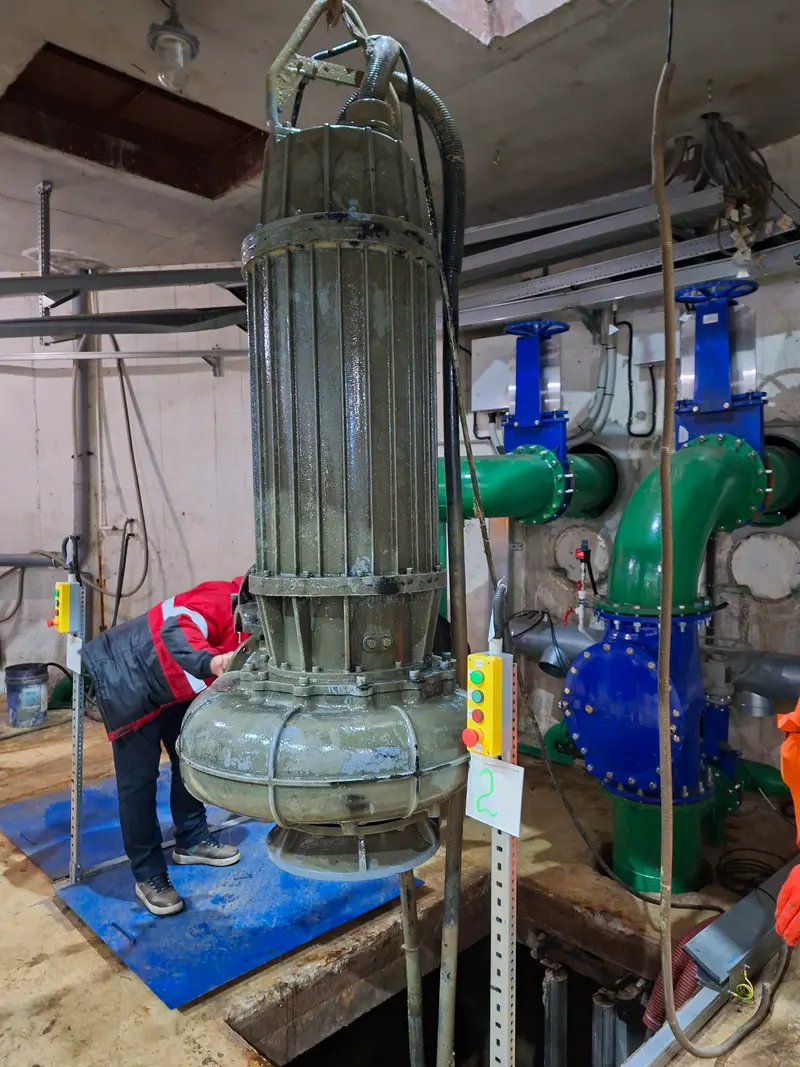

Установлены новые погружные канализационные насосы KQ 300WQ1300-30-160 (1100 м³/ч, 160 кВт) с заменой трубных муфт; выполнены ремонт швов и гидроизоляция ёмкости полимерными смолами.

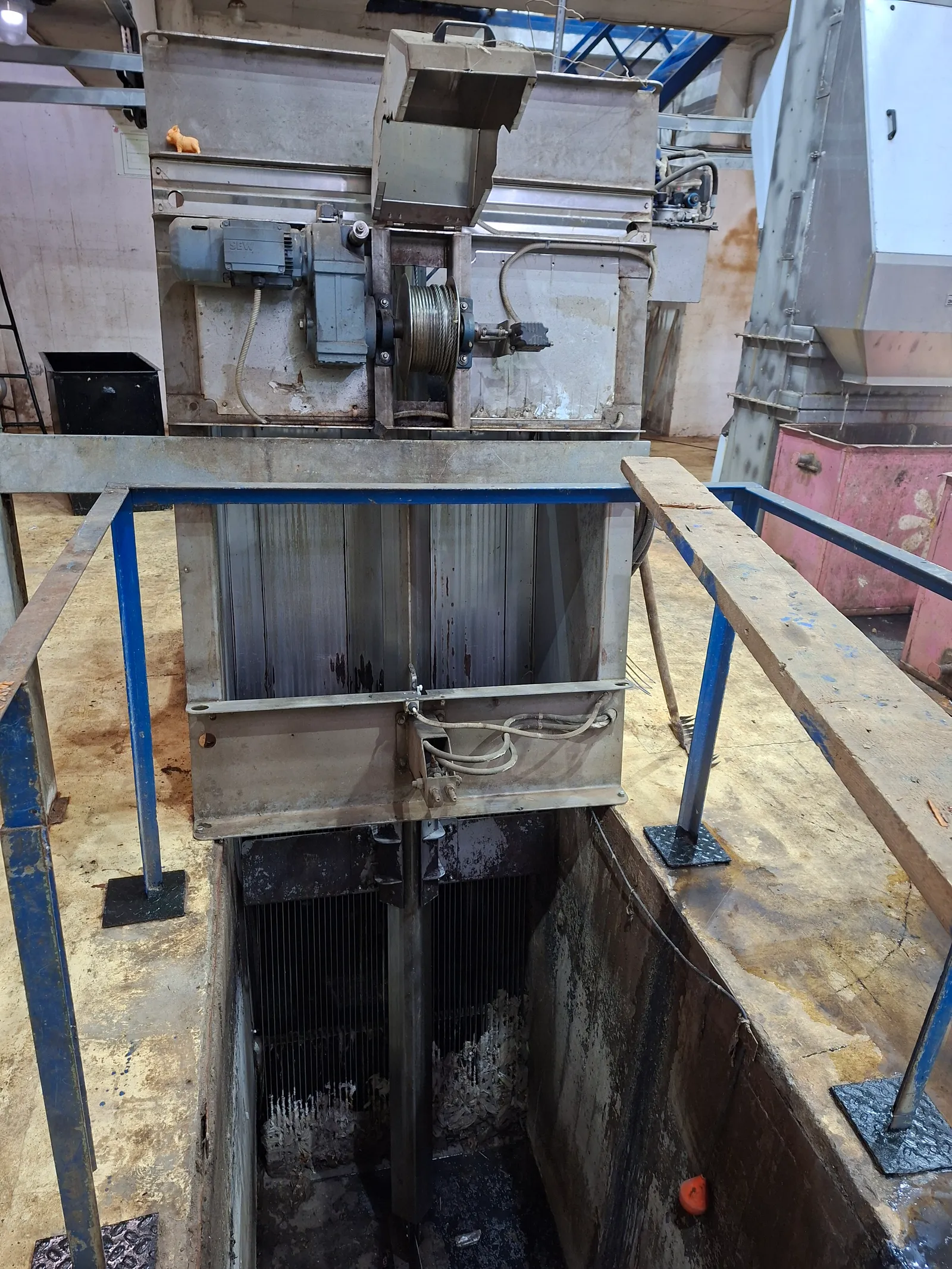

Замена грабельной решётки

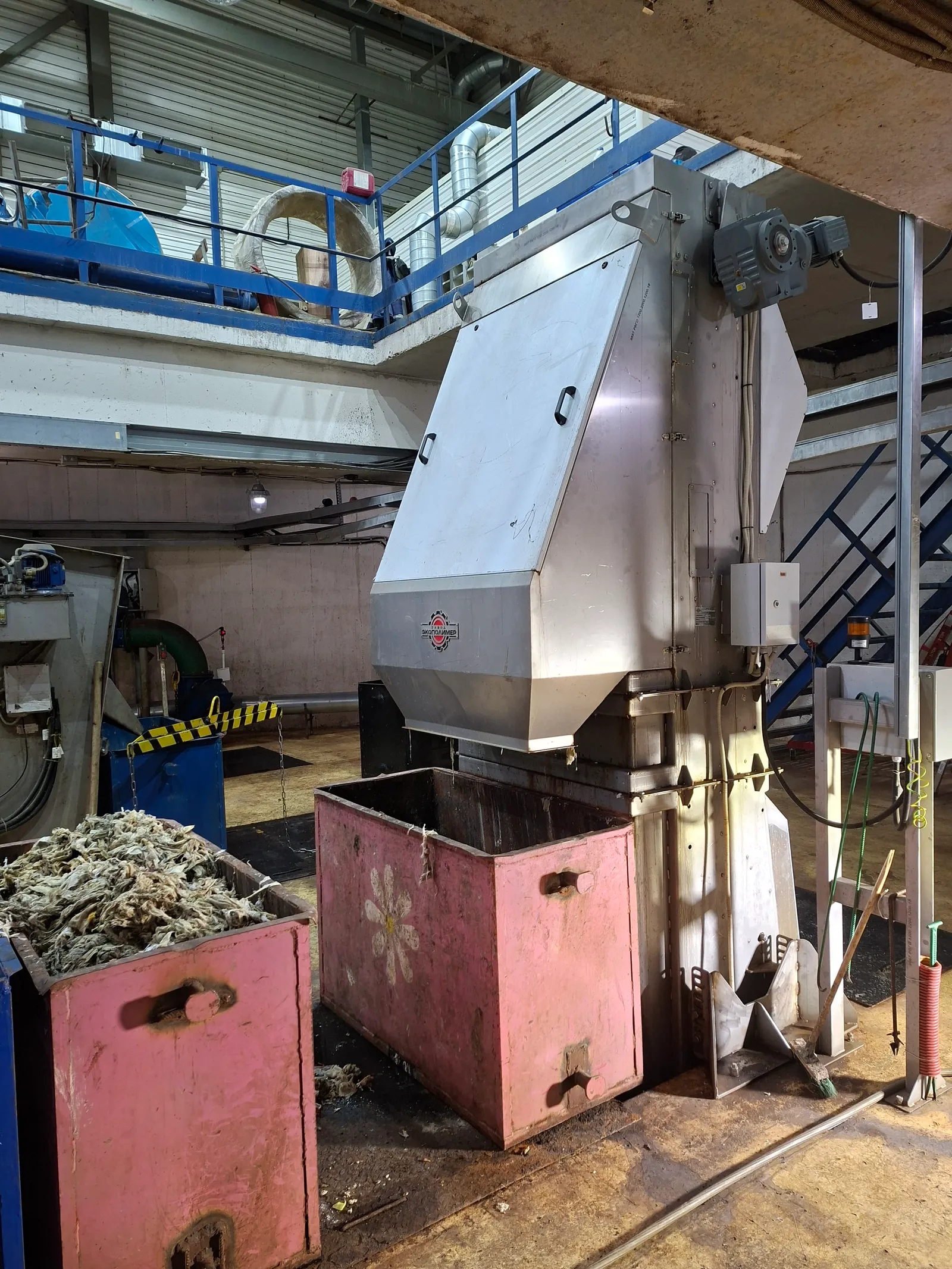

Наклонная решётка заменена на вертикальную с обратной граблиной (Экополимер) — меньше засоров рабочих колёс при высоком уровне стоков.
Замена щитового затвора
Установлен щитовой затвор другой конструкции (Экополимер) — снижены трение и усилие на открытие/закрытие.

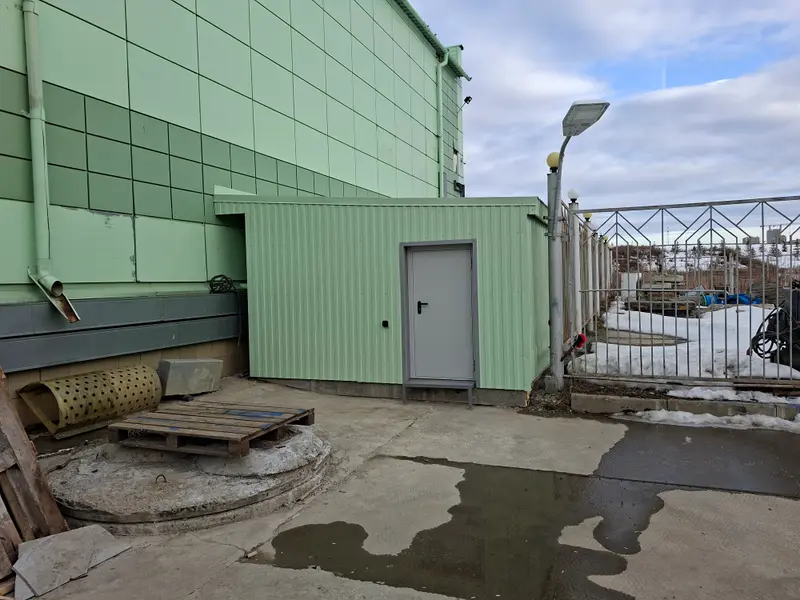

Реконструкция камеры переключения
Заменён участок напорного коллектора с ножевыми шиберными задвижками Ду 600 (Benarmo), установлены датчики положения ножа, построено утеплённое здание с подземной частью.
Система взмучивания
Подключена и автоматизирована система взмучивания (задвижки с электроприводом) без риска слива стоков в приёмный резервуар после остановки насоса.
Система автоматизации

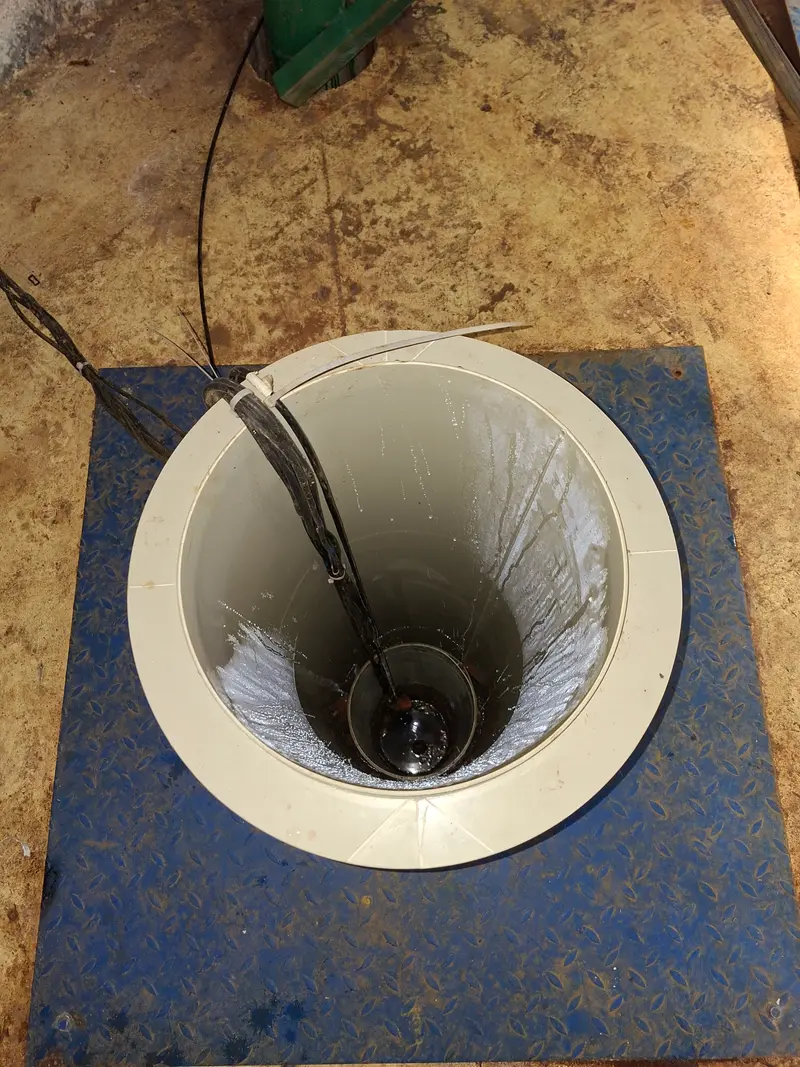

Силовые секции с частотными преобразователями, шкафы управления и передачи данных, датчики вибрации и давления, расходомер «Катфлоу», радарный уровнемер МЕТРАН, удалённый мониторинг и управление.
