Конденсатоотводчик — это элемент трубопроводной арматуры, который автоматически удаляет конденсат из пароконденсатных систем, не допуская утечки пара. Грамотный подбор устройства критически важен для энергоэффективности и надёжности паровых систем — в том числе на промышленных объектах, где востребованы и другие элементы трубопроводной и регулирующей арматуры, а также системы контроля и автоматизации.
Основные виды и принцип действия

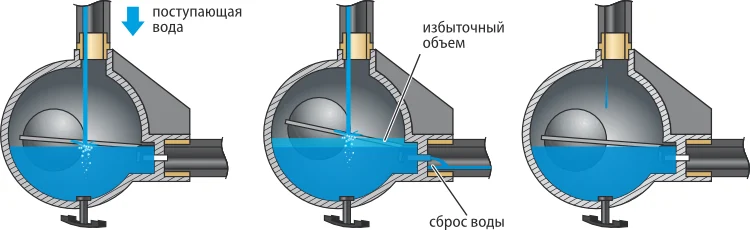

Поплавковые
В корпусе устройства находится поплавок, соединённый с выпускным клапаном. Когда в камеру попадает конденсат, уровень жидкости растёт, поплавок поднимается и открывает клапан — конденсат сбрасывается. Как только уровень падает, поплавок опускается и перекрывает выпуск.
- Работают непрерывно, хорошо справляются с большими объёмами конденсата.
- Чувствительны к замерзанию — требуют защиты от низких температур.
Термодинамические
Работают на разнице скоростей движения пара и конденсата — на эффекте Бернулли: при увеличении скорости потока статическое давление падает. При поступлении конденсата диск клапана приподнимается и выпускает жидкость. Когда появляется пар, его высокая скорость создаёт под диском зону пониженного давления — диск прижимается и перекрывает выход.
- Компактные, простые в обслуживании, устойчивы к гидроударам.
- Подходят для систем с переменным расходом конденсата.
Термостатические
Внутри установлен чувствительный элемент (капсула или сильфон), заполненный специальной жидкостью или смесью. При нагреве до определённой температуры элемент расширяется и закрывает клапан; при остывании сжимается и открывает выпуск конденсата.
- Отводят не только конденсат, но и воздух и неконденсируемые газы.
- Хорошо подходят для систем, где важно удалять газы до прогрева трубопровода.
Биметаллические
Используют пластины из металлов с разным коэффициентом теплового расширения. При нагреве пластины изгибаются и закрывают клапан, при охлаждении возвращаются в исходное положение и открывают выпуск.
- Устойчивы к замерзанию, могут работать при низких температурах.
- Часто применяются в наружных установках и системах с риском промерзания.
Лабиринтные и сопловые
Создают гидравлическое сопротивление за счёт узкого канала (сопла) или лабиринтной структуры. Конденсат проходит через сужение при относительно низком перепаде давления, а пар из-за высокой скорости и плотности задерживается.
- Просты по конструкции, не имеют подвижных частей, долговечны.
- Требуют точного расчёта параметров системы.
Как подобрать конденсатоотводчик?
При подборе учитывают параметры системы и условия эксплуатации. Ключевые критерии:
- Расход конденсата — максимальный и средний объём, который нужно отводить: влияет на пропускную способность устройства.
- Давление в системе — устройство рассчитывается на рабочее и максимальное давление в трубопроводе.
- Перепад давления на устройстве — определяет тип и размер, особенно для сопловых и лабиринтных типов.
- Температура среды — важна для термостатических и биметаллических устройств: чувствительные элементы должны корректно реагировать на рабочие температуры.
- Наличие неконденсируемых газов — при их скоплении предпочтительны термостатические модели либо отдельные воздухоотводчики.
- Условия эксплуатации — при риске замерзания предпочтительны биметаллические или поплавковые с обогревом; для агрессивных сред — коррозионностойкие материалы.
- Требования к обслуживанию — при ограниченном доступе выбирают более надёжные и простые устройства (термодинамические или сопловые).
Рекомендации из практики
- Учитывайте режим работы: для переменных нагрузок подходят термодинамические и поплавковые устройства, для стабильных — термостатические и сопловые.
- Не экономьте на качестве: дешёвые устройства быстро выходят из строя, что приводит к потерям пара, падению давления и росту эксплуатационных расходов.
- Интегрируйте с системами контроля: датчики и подключение к автоматизации позволяют отслеживать состояние, выявлять отказы и оптимизировать энергопотребление — особенно на крупных объектах.
- Соблюдайте правила монтажа: устанавливайте устройство в нижней точке системы, обеспечивайте дренаж и защиту от замерзания, направление потока — по маркировке на корпусе.
Грамотный подбор конденсатоотводчика — это не просто выбор устройства по каталогу, а комплексная инженерная задача, которая влияет на надёжность, безопасность и экономичность всей пароконденсатной системы.
